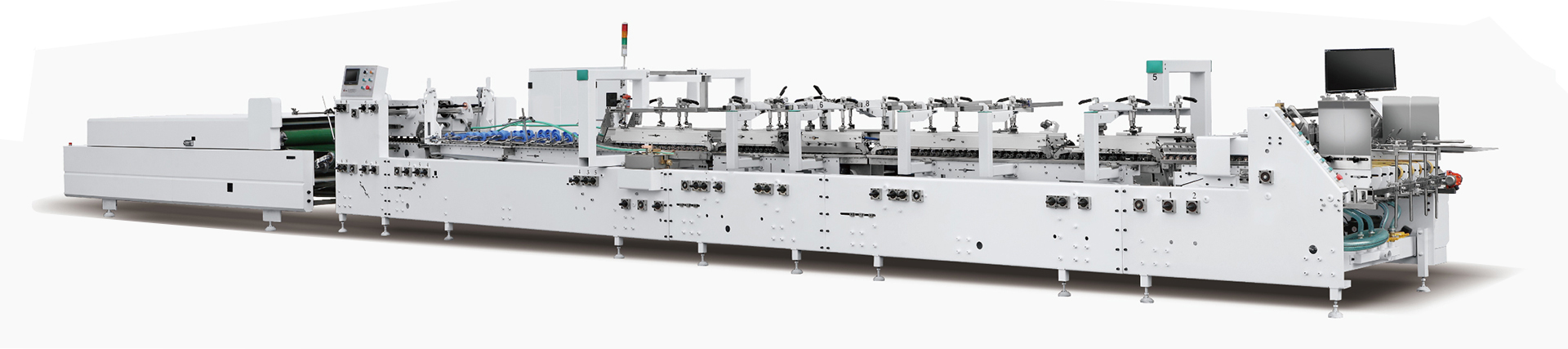

GSF-850/1100 卡纸 . 瓦楞多功能糊盒机

性能特点:


智能化设计,给纸(校正)、预折、锁底、本折、输出、压平六大部分分段模块化设计

可完全自由选择配置,四&六角盒及特殊盒形设计时都有预留,添加方便

新一代高速机型采用多楔带传动,速度在理想状态下运行测速可达400m/min

适用于卡纸盒和瓦楞纸盒,多用机型.

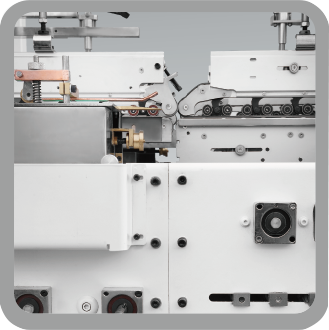

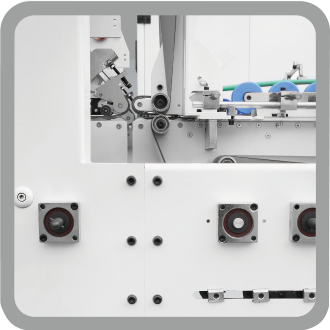

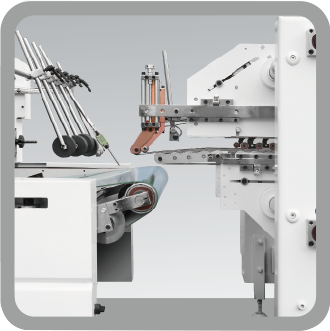

多楔带轮:

  • 1
  • 2
  • 3
  • 4



卡瓦双用:

  • 5
  • 6
  • 7
  • 8


智能模块:

  • 5

    3.锁底

  • 4

    2.预折

  • 3

    1.给纸(校正)

  • 4.本折

    2
  • 5.输出

    1
  • 6.压平

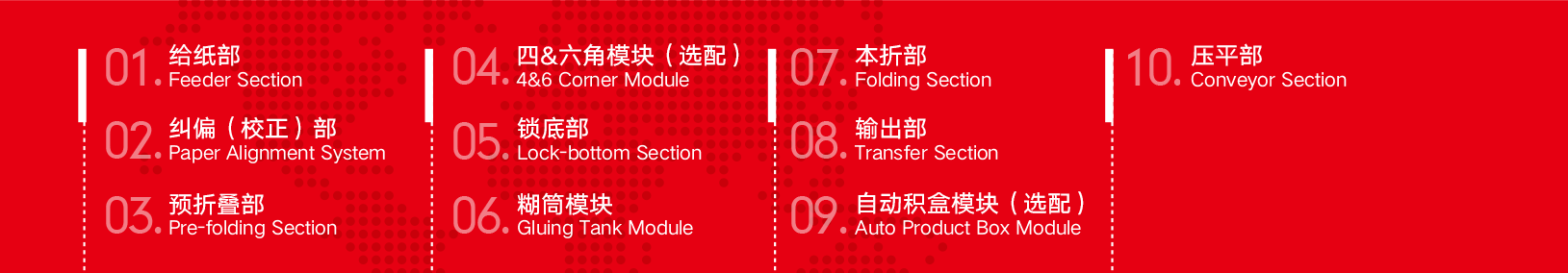

组成&模块:



  • 1

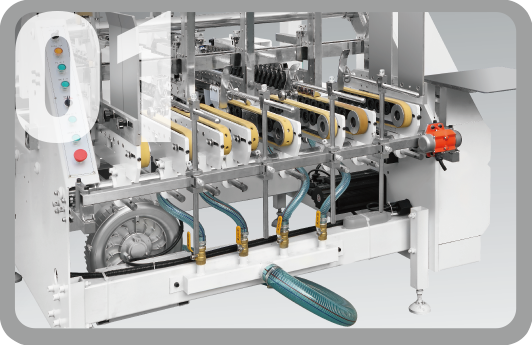

    配置伺服电机独立驱动,高速操作时精确传递纸张,以达较高产能; 大型微动调节送纸刀,侧挡板宽度方向调整方便; 漩涡气泵配置独立吸气室和阀门,增大橡胶带输纸摩擦力使出纸平顺; 可伸缩纸堆后部支撑,用于较长纸盒。

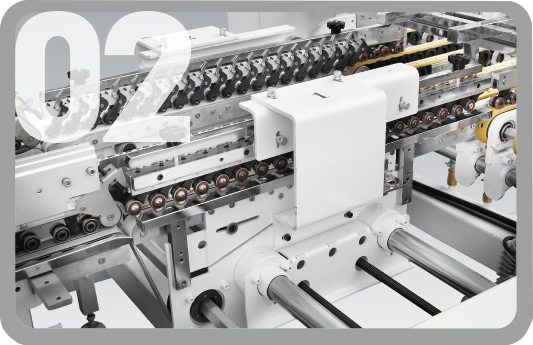

  • 2

    独立可调节侧规,与墙板不平行的下托架拉伸纸张沿着一 个平行导向装置输送,确保纸张平行对齐;从设备两侧均可实现对齐功能,操作简单快速。

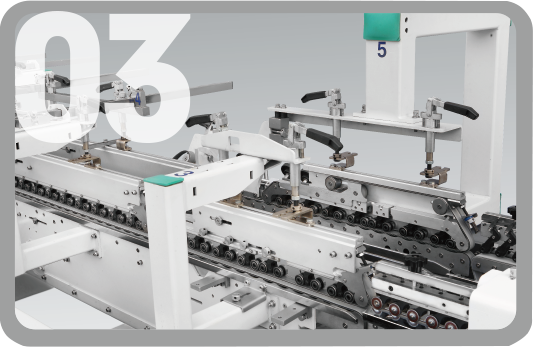

  • 3

    左上胶襟180°预折,第三条压痕线135°预折;第一,三条压痕线预折打开装置

  • 4

    智能伺服电机驱动控制的电子反勾系统,可对折叠勾的运动轨迹进行调整,以适应折边的长度,同时对挂钩完成向后的折叠,实现锁底,前勾,后追等特殊折叠功能,满足各种异型盒的要求;三组墙板,整体并可实现多次拆卸组合:功能多变,设计先进,操作方便

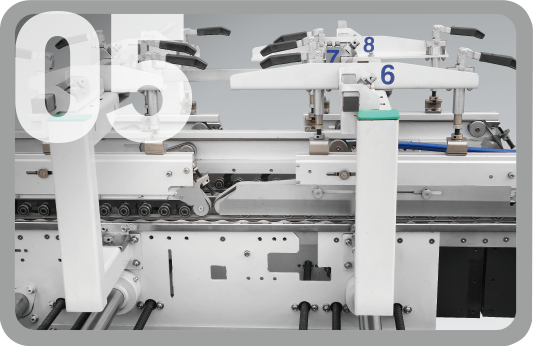

  • 5

    配备勾底组合调整机构,理想设计,操作简易, 高刚性弹簧勾子座确保动作顺利准确;可调式勾底装置,模块化设计,明显减少了变换盒型时的调校时间,方便附件的安装与转换;配置高弹性勾子座及勾底盒模块。

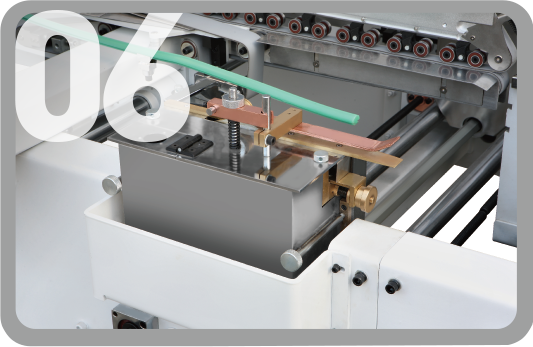

  • 6

    上糊筒部使用电子喷胶系统,根据机型选择配置两套或三套冷胶枪;其它上端电子喷胶系统配置可根据机型需要选择配置;下糊筒左右侧各-一个,大容量设计,高速时不甩胶,不漏胶。

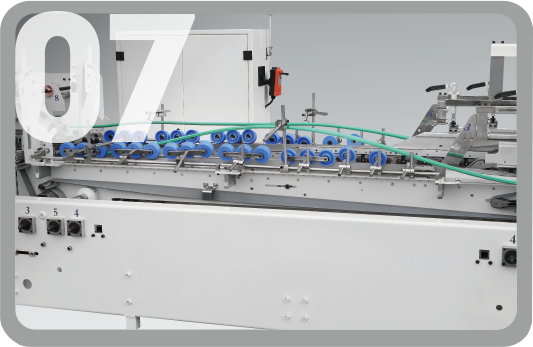

  • 7

    顺利准确完成第二折线,第四折线180°结合:左右拐带角度180°可调,配有皮带变 速装置,可有效确保折叠纸盒的平行对齐,盒样能准确闭合;两套上托架和下托架,.上输送带皮带宽度25mm,下输送带皮带宽度25mm&34mm,拐带宽带30mm&40mm&50mm;配有皮带张紧自动调节系统,拆装方便。

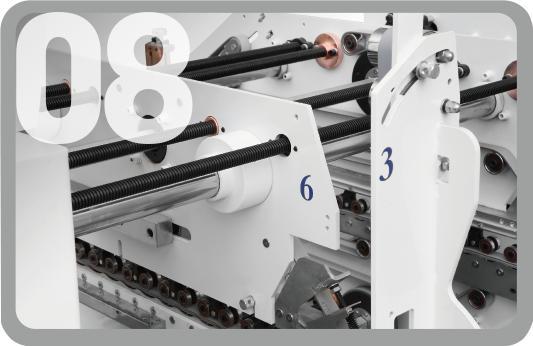

  • 8

    两套上托架和下托架,皮带宽度25mm,配有皮带张紧自动调节系统,拆装方便;自动追踪计数,踢脚记号,塞纸自动检测停机报警; .可根据机型及盒型选择配置:纸盒传送调节连续自动积盒模块。

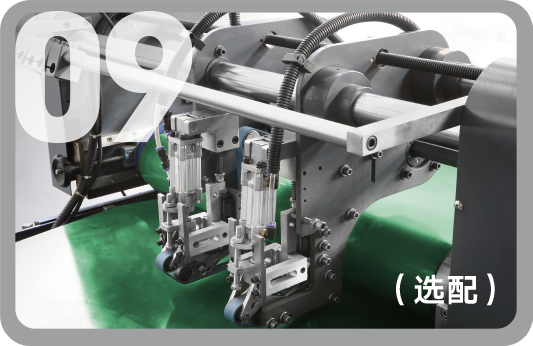

  • 9

    在压平部前端配置气动纸盒传送调节自动积盒模块,由气动配合光电驱动,两套皮带托架交互动作,保证纸盒完美堆积;后部堆料校正器,调正纸盒位置,确保每个纸盒顺利进入压平部,节奏流畅。

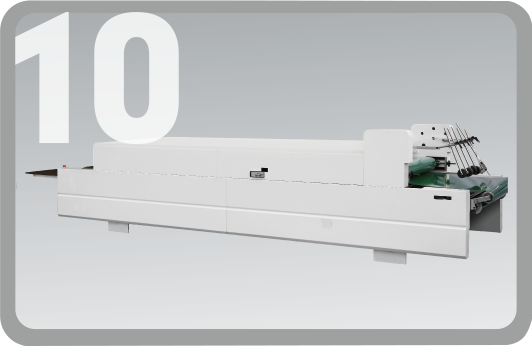

  • 10

    独立电机驱动;手动和自动(跟进式)运转模式;根据不同的盒子长度,上输送带压力部由电机带动,可前后移动,配置自动纠偏装置:压力调整配气动压力调整装置,调节方便;整部总长5.6米,有效输送长度3.6米,延长纸盒粘接时间,提高粘接质量。

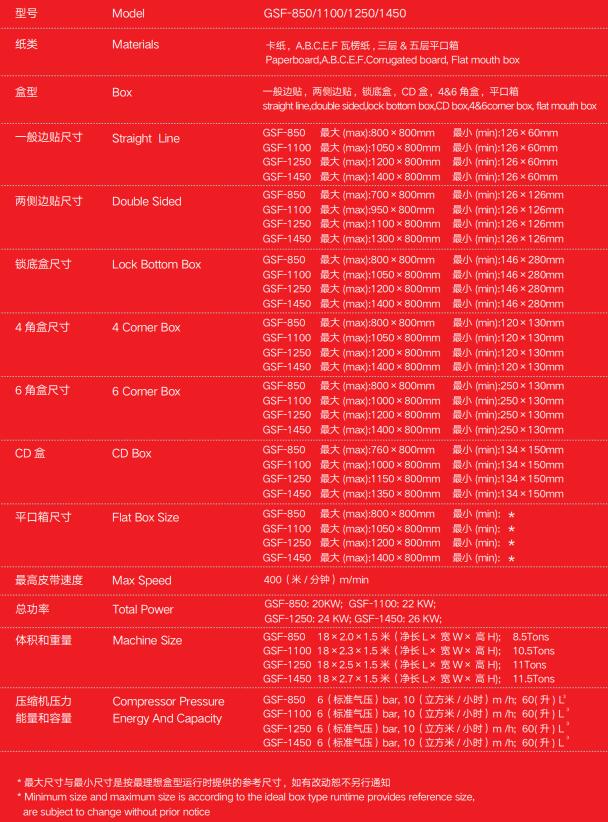

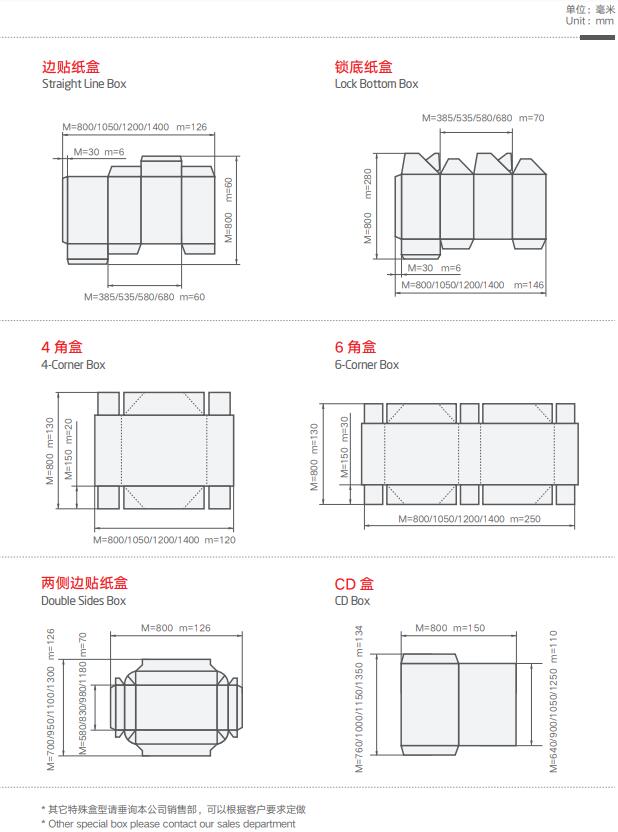

制作尺寸及技术参数:
