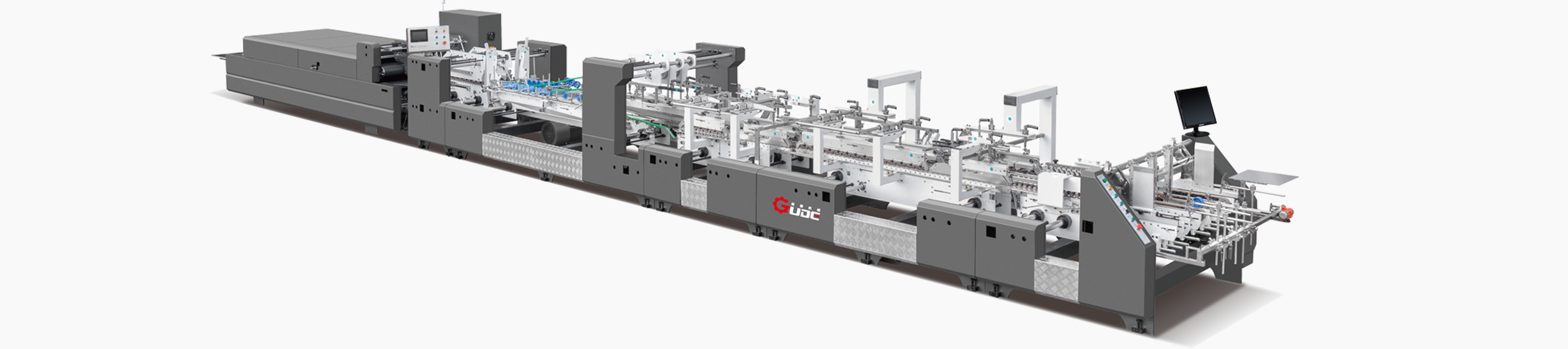

GSF机组式糊盒机（卡纸瓦楞）

GSF-1250/1450 卡纸 . 瓦楞机组式糊盒机性能特点：

智能化设计，给纸(校正)、预折、锁底、本折、输出、压平六大部分分段模块化设计

可完全自由选择配置，四&六角盒及特殊盒形设计时都有预留，添加方便

新一代高速机型采用多楔带传动，速度在理想状态下运行测速可达400m/min

适用于卡纸盒和瓦楞纸盒，多用机型

.1250/1450型机组式糊盒机各分列机型不再单列外型图，外型图参考850/1 100型各单列机型，

组成&模块，特点&配置，技术参数及制作尺寸850/1 100/1250/1450共用。

GSF-1250/1450 卡纸 . 瓦楞机组式糊盒机多楔带轮:

糊盒机卡瓦双用:

糊盒机智能模块:

• 1.糊盒机给纸(校正)



• 2.糊盒机预折



• 3.糊盒机锁底



• 4.糊盒机本折



• 5.糊盒机输出



• 6.糊盒机压平



糊盒机的组成&模块:

•

  糊盒机配置伺服电机独立驱动，高速操作时准确传递纸张，以达较高产能; 大型微动调节送纸刀，侧挡板宽度方向调整方便; 漩涡气泵配置独立吸气室和阀门，增大橡胶带输纸摩擦力使出纸平顺; 可伸缩纸堆后部支撑，用于较长纸盒。

•

  糊盒机独立可调节侧规，与墙板不平行的下托架拉伸纸张沿着一 个平行导向装置输送,确保纸张平行对齐;从设备两侧均可实现对齐功能，操作简单快速。

•

  糊盒机左上胶襟180°预折，第三条压痕线135°预折;一，三条压痕线预折打开装置

•

  糊盒机智能伺服电机驱动控制的电子反勾系统，可对折叠勾的运动轨迹进行调整，以适应折边的长度，同时对挂钩完成向后的折叠，实现锁底，前勾,后追等特殊折叠功能，满足各种异型盒的要求;三组墙板，整体并可实现多次拆卸组合:功能多变，设计先进，操作方便

•

  糊盒机配备勾底组合调整机构,理想设计，操作简易, 高刚性弹簧勾子座确保动作顺利准确;可调式勾底装置，模块化设计,明显减少了变换盒型时的调校时间,方便附件的安装与转换;配置高弹性勾子座及勾底盒模块。

•

  糊盒机上糊筒部使用电子喷胶系统,根据机型选择配置两套或三套冷胶枪;其它上端电子喷胶系统配置可根据机型需要选择配置;下糊筒左右侧各-一个，大容量设计，高速时不甩胶，不漏胶。

•

  糊盒机顺利准确完成第二折线，第四折线180°结合:左右拐带角度180°可调，配有皮带变 速装置，可有效确保折叠纸盒的平行对齐，盒样能准确闭合;两套上托架和下托架，.上输送带皮带宽度25mm,下输送带皮带宽度25mm&34mm,拐带宽带30mm&40mm&50mm;配有皮带张紧自动调节系统，拆装方便。

•

  糊盒机两套上托架和下托架，皮带宽度25mm,配有皮带张紧自动调节系统,拆装方便;自动追踪计数，踢脚记号,塞纸自动检测停机报警; .可根据机型及盒型选择配置:纸盒传送调节连续自动积盒模块。

•

  糊盒机在压平部前端配置气动纸盒传送调节自动积盒模块，由气动配合光电驱动,两套皮带托架交互动作，保证纸盒完善堆积;后部堆料校正器，调正纸盒位置，确保每个纸盒顺利进入压平部，节奏流畅。

•

  糊盒机独立电机驱动;手动和自动(跟进式)运转模式;根据不同的盒子长度，上输送带压力部由电机带动，可前后移动，配置自动纠偏装置:压力调整配气动压力调整装置，调节方便;整部总长5.6米，有效输送长度3.6米，延长纸盒粘接时间，提高粘接质量。
